Ventas Klima Santrallerinde, 1.000 m3/h’ten 100.000 m3/h’e kadar hava debisi aralığında modeller üretilmektedir.
Prensip olarak plakalı tip havadan havaya ısı geri kazanım sistemlerinde, direkt olarak egzoz havasından taze havaya ısı transferi yapılarak ısıtma ve soğutma şartlarında iç ortam yük değerinden tasarruf sağlanmış olur.

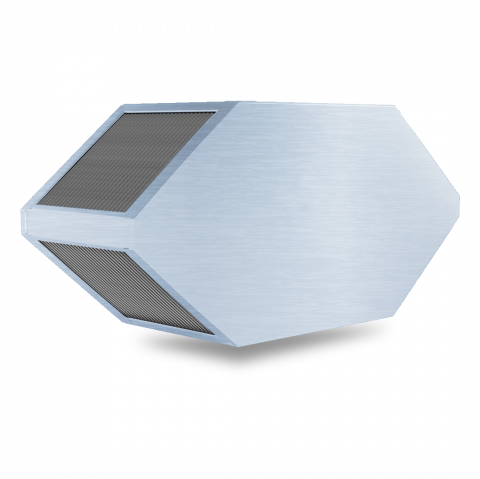

Plakalı olarak adlandırılan ısı geri kazanım sistemleri için egzoz havası ve taze hava için farklı akış güzergahları oluşturacak şekilde tasarlanmış alüminyum plakalar kullanılmaktadır. Taze hava ve egzoz havası kesinlikle bir biri ile karışmayacak şekilde ısı geri kazanım ünitesi üzerinde karşılaşır ve alüminyum plakalar üzerinden ısı transferi gerçekleştirir. Karışım havası gerektirmeyen klima santrali dizaynlarında yüksek verimlilikleri ve optimum fiyatları ile kullanımı yaygınlaşmış olan enerji tasarrufu sistemleridir. Sabit plakalı modeller alüminyum malzemeden olup, farklı ortamlar veya farklı içerikteki akışkanlar için inox veya epoxyal uygulamalara da çözüm olabilen alternatifler söz konusudur. Bu cihazların efektif verimliliği %70 değerine kadar ulaşabilmektedir.
Çalışma sırasında sıcak olan hava tarafından oluşacak olan yoğuşma suyu tahliye edilir. Bu yoğuşma suyu kış şartlarında ki uygulamalarda donma riski oluşturup ısı geri kazanım ünitesini hasara uğratabileceğinden, ısı geri kazanım ünitelerinin seçimi esnasında çalışma şartlarına göre don riski kontrol edilir ve risk söz konusu ise by-pass veya kapatma damperli olarak ünite dizaynları tercih edilir. Bu tür ürünlerde donma termostatı ile damper motoru kontrolü sağlanarak, don riski görüldüğünde taze hava plakalardan geçmeyecek şekilde by-pass edilir.
%100 taze havalı cihazlarda veya gerektiğinde karışım havalı cihazlarda plakalı tip ısı geri kazanım ünitesi kullanılabilmektedir. Taze hava karışım oranlarına bağlı olarak farklı konfigürasyonlarda plakalı tip ısı geri kazanımlı klima santralleri tasarlanabilmektedir. Cihaz tasarımları iç ve dış hava şartlarının durumuna, klima santralinin projede ki uygulama detayına bağlı olarak farklı alternatiflerde olabilmektedir.
Panel ve Dış İskelet Sistemi
VKS serisi EUROVENT BELGELİ klima santralleri 63mm panel kalınlığında üretim yapılmaktadır.
Panellerde Boyalı Galvaniz Sac ve galvaniz sac kullanılmaktadır. Dış sac 0,80mm iç sacı 1mm dir.
Klima santrallerinde galvaniz, paslanmaz, alüminyum ve PVC kaplı sac gibi farklı alternatif panel materyalleri kullanılabilmektedir. Klima santrallerinin dışında özel RAL 9002 boyalı sac kullanılmaktadır.
Klima santralinin dış iskeletinde özel alüminyum profiller kullanılmaktadır. Profiller, santral içi basınç kayıplarını en düşük seviyeye indirmek ve cihaz içinde oluşabilecek kirliliğe engel olmak amacı ile tamamen kapalı bir tasarıma sahiptir.
Dış iskelet sistemini birleştiren köşe ve omega parçaları, profil ve takviyelerin yapılarına uygun şekilde dizayn edilmiş olup, ısıya dayanıklı cam takviyeli kompozit malzemedir.
Paneller sandviç yapıda çift cidarlı olarak üretilmektedir. Panellerde ses ve ısı yalıtımı dolgu malzemesi standart olarak 110 kg/m3 yoğunluklu taş yünü izolasyon malzemesi kullanılmaktadır. Poliüretan veya cam yünü gibi izolasyon malzemeleri de opsiyonel olarak kullanılabilir. Panellerin dış iskelete yerleşen kısımlarında özel yüzey tasarımlarına sahip, EPDM malzemeden sızdırmazlık contaları kullanılmaktadır.
Klima santrallerinde aerodinamik formda kanatları bulunan ve gizli dişli tahrik sistemi ile çalışan hava ayar damperleri kullanılmaktadır. Damper kanatları ve çerçevesi alüminyum profilden mamüldür. Dişli ve yataklama sistemi özel ısıya, darbeye ve toza dayanıklı sert kompozit malzemeden mamüldür. Damper kanatları arasında hava sızdırmazlığının sağlanması için özel contaları mevcuttur.
Vantilatör ve Aspiratör
Klima santrallerinde vantilatör veya aspiratör üniteleri standart hücre yapısında imal edilmektedir. Vantilatör ve aspiratörler; öne eğik kanatlı veya geriye eğik kanatlı, statik ve dinamik olarak balanslanmış radyal çift/tek emişli yüksek verimli fanlar olarak seçilebildiği gibi, plug fanlı olarak da dizayn edilebilmektedirler. Fanların elektrik motoru ile aynı şase üzerine montajı yapılır. Özellikle bu hücrede oluşabilecek titreşimin cihazın diğer aksamlarına iletilmesini engellemek amacı ile kapasite, boyut, fan ve elektrik motoru devir sayılarına bağlı olarak belirlenen adet ve boyut özelliklerinde kauçuk esaslı veya yaylı titreşim izolatörü kullanılmaktadır.
Kayış Kasnaklar
Fan ve motor aksamlarında kullanılacak olan kasnaklar, DIN 2211 ve TS 148 normlarına uygun sıkma burçlu V kayış kasnaklardır. Kasnaklar iki parçadan oluşmaktadır.
İlk parça fabrikasyon olarak fan ve motor miline takıldıktan sonra ikinci parça herhangi bir donanıma ihtiyaç duyulmadan takılabildiğinden, istenildiğinde kasnak ebadı değişimini çok kolaylaştırmaktadır. Motor ve fan kasnakları arasında ki güç aktarımını sağlamak amacı ile TS 198/40 DIN 7753/1 normlarına uygun dar V kayışları veya TS 198/1, DIN 2215 normlarına uygun klasik V kayışları kullanılmaktadır. Fan ve motor arası kayış bağlantısı gerginliğinin uygun düzeye getirilmesi için kullanılan bir kayış gerdirme tertibatı bulunmaktadır.
Filtreler
Santraller ile birlikte işlevine yönelik kullanılacak olan farklı filtre sınıfları için montaj kasaları dizayn edilmiştir. Bu dizayn sayesinde filtreler yaylı sistemler ile yuvalarına kolaylıkla yerleştirilebilmektedir. Bu dizayn ile filtrelerde oluşabilecek by-pass miktarı minimum seviyelere indirilmektedir. Galvaniz kasaya sahip ön filtre olarak kullanılan G3 – G4 sınıfı filtreler galvaniz tel bağlantılar ile hava geçişine dayanımları arttırılmış şekilde montaj yapılırlar.
Klima santrallerinde farklı sınıflarda torba filtreler ikinci kademe filtre olarak kullanılmaktadır. Hatta hijyenik klima santrallerinde torba filtreler ön filtreleme olarak kullanılırlar. Torba filtrelerin F5 sınıfı ile F9 sınıfı arasında seçim yapılarak uygulanması mümkündür. Klima santrallerinde gerektiğinde F5 – F9 arası sınıfta son filtre olarak rijit filtreler kullanılabilmektedir. Klima santrallerinde özellikle istenmeyen kokuların filtrasyonu içinde karbon emdirilmiş panel veya kartuşlu şekilde aktif karbon filtreler kullanılmaktadır.
Isıtıcı veya Soğutucu Bataryalar
Klima santrallerinde kullanılan ısıtıcı ve soğutucu bataryalar, akışkan özelliklerine bağlı olarak alüminyum kanat / çelik boru ve çelik kanat / çelik boru olarak üretilmektedir.
Tüm bataryalar montaj öncesi hidrostatik teste tabi tutulmaktadır. Bataryalar montaj ve bakım kolaylığı açısından özel sürgülü dizayn edilmektedir. Soğutma bataryası bulunan klima santrallerinde paslanmaz malzemeden terleme tavası ve DIN 7728 standartlarına uygun 130 ºC ye kadar dayanıklı polipropilen malzemeden damla tutucu standart olarak dizayn edilmekte ve bu şekilde üretim yapılmaktadır.
Nemlendirme Üniteleri
Klima santrallerinde isteğe bağlı olarak buharlı veya sulu nemlendirme üniteleri standart hücre yapısında üretilmektedir. Hücrede nemlendirme esnasında terlemeden doğan su damlacıklarının hava ile birlikte mahale veya cihazın diğer bölümlerine taşınmasını önlemek amacı ile polipropilen malzemeden imal damla tutucular kullanılarak, hücre içerisinde montajı yapılmaktadır.
Susturucu Modülleri
Susturucu modülleri standart hücre yapısında üretilmektedir. Susturucu kulisleri içinde taş yünü veya cam yünü kullanılmaktadır. Kulislerin hava ile temas eden iki yönü fibrocam malzeme ile kaplanmaktadır. Kulisler hücre içerisinde kapasite ve boyut özelliklerine göre değişik adetlerde kullanılmaktadır.
Teknik veriler için lütfen ürün kataloğuna bakınız…
